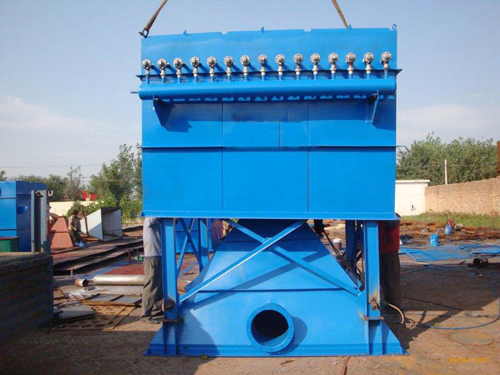

HD型单机除尘器是一种小型的布袋除尘器，该类除尘器有在线喷吹清灰和离线喷吹清灰两种清灰方式。采用高压（0.5~0.7MPa）大流量脉冲阀逐行滤袋喷吹清灰的技术，广泛用于建材、冶金、矿山、煤炭、非金属矿粉加工等行业的含尘气体净化处理系统，是环保除尘的理想设备。



HD型单机除尘器是国内较的除尘设备，该设备由风机、滤芯式过滤器、集尘器三位一体。此单机除尘器的滤筒选用聚脂纤维制造而成，具有除尘效率高收集粉尘细、外形尺寸小、安装维修方便、使用寿命长等诸多优点。在设备运行过程中，由于过滤器里的过滤筒表面粉尘的连续沉淀，就逐渐形成了阻力，很快就会在过滤筒表面达到饱和，当达到的饱和允许阻力值后，电控自动脉冲反吹系统，进行自动清洁。它是靠压缩空气通过喷吹实现的。把过滤筒依次单独进行清洁，因此在清洁过程中保证了空气流动，因此该设备可连续24小时工作，除尘效果仍十分良好。



HD型单机除尘器主要有以下部分组成：



1、箱体：包括袋室、净气室、多孔板、滤袋、滤袋笼架、检修门，箱体设计耐压为5000pa。



2、出风系统：包括出风防雨罩。



3、喷吹系统：包括气包、喷吹管、脉冲阀、控制仪。



HD型单机除尘器的特点：



1、采用电机带动连杆机构，进行定时摇振清灰或手控清灰；



2、体积小，运用灵活，除尘效率高；



3、设计多种集灰结构，清灰方便。



HD型单机除尘器的三种排灰方式：



1、HD型单机除尘器底部设有灰斗集灰，粉尘落入灰斗中，由工作人员定期清理，主要适用于浓度不高的通风口气体净化。



2、HD型单机除尘器底部设有抽屉集灰，直接落入抽屉，直接将抽屉抽出，排灰方便。一般适用于库底及输送设备的扬尘点。



3、HD型单机除尘器底部为敞开式，不设有灰斗和抽屉，粉尘直接回收，专用于煤仓、料仓、库仓的粉尘净化和收集。



HD型单机除尘器工作原理：



含尘气体由除尘器入口进入箱体，通过除尘滤袋进行过滤，粉尘被留在除尘滤袋内表面，净化后的气体通过滤袋进入风机，由风机吸入直接排入室内，亦可以接排风管将尾气排到室外。随着过滤时间的增加，除尘滤袋内表面黏附的粉尘也不断增加，除尘滤袋阻力随之上升，从而需要清灰，清灰完毕后，单机袋式除尘器又正常进行工作。HD型单机除尘器采用自控清灰机构进行定时振打清灰或手控清灰机构人工停机后自动振打数十秒，使粘在除尘滤袋内表面的粉尘抖落下来。粉尘落到灰斗、抽屉或直接落到产尘设备中。



HD型单机除尘器是专为水泥厂库顶、库底、皮带输送及局部尘源而设计的，也可以用于其它行业的局部尘源除尘用。具有体积小、处理风量大、结构紧凑、使用方便可靠等优点，从除尘器上下来的粉尘可直接排入仓内，亦可直接落在皮带上，含尘气体由除尘器下部进入除尘器，经滤袋过滤后，清洁空气由引风机排出。除尘器工作一段时间后，滤袋上的粉尘逐渐增多致使滤袋阴力上升，需要进行清灰，清灰完毕后，除尘器又正常进行工作。



单机除尘器应用了大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大，清灰效率高的特点，另外它还有结构简单紧凑、安装容易、维护方便的特点。所以在矿山、化工、煤炭、非金属矿粉加工等行业中有广泛的用途。



过滤工况：HMC脉冲单机除尘器含尘气体由灰斗(或下部敞开式法兰)进入过滤室，较粗颗粒直接落入灰斗或灰仓，较细颗粒含尘气体则上升至滤袋表面，经滤袋过滤，粉尘阻留于滤袋表面，净化后的气体经袋口进入净气室，由系统风机排入大气。



清灰工况：随着过滤的不断进行，滤袋表面积聚的粉尘不断增加，导致设备阻力会上升，这时就需要进行脉冲反吹清灰，HMC脉冲单机除尘器系统自带的专用脉冲清灰程序控制仪便开始工作，按照预先设定好的脉冲喷吹间隔时间顺序开启电磁脉冲阀，使高压压缩空气通过行喷管的喷口瞬时高速喷入滤袋，反吹清灰过程依次喷吹单排滤袋，其它滤袋仍处于过滤状态。高速反向气流使滤袋突然膨胀，附着在袋表的粉尘脱落掉入灰斗(或灰仓)，粉尘由翻板阀或输灰机构排出。



HD单机除尘器技术性能：
